Сам клапан бабочки не имеет фланца, он опирается на соединение экструзии фланца трубопровода, как правило, с двухголовым болтовым соединением, сам фланцевый клапан бабочки с фланцем, как и обычный клапан и так далее. Функция примерно, используется в серной кислотной промышленности в газовых трубопроводах: вход и выход предпечной воздуходувки, вход и выход эстафеты, последовательное соединение электрического тумана и соединительный клапан, вход и выход основной воздуходувки S02, регулировка преобразователя, вход и выход подогревателя и т. Д. Регулирование и отсечение использования. Используется в системе серной кислоты для сжигания серы, конверсии, сухого всасывания участка, является предпочтительным брендом устройства серной кислоты с клапаном, который считается большинством пользователей: хорошая герметичность, легкая работа, побочная коррозия, высокая температура, удобная в эксплуатации, гибкая, использование безопасного и надежного клапана бабочки, получил широкое распространение и использование.
Фланец - бабочка имеет простую конструкцию, небольшой размер и легкий вес и состоит только из нескольких деталей. И только вращение на 90° может быть быстрым открытием и закрытием, простая работа, в то время как клапан имеет хорошие характеристики управления жидкостью. Панель бабочки клапана устанавливается в направлении диаметра трубопровода. В цилиндрическом канале корпуса клапана бабочки дисковая пластина бабочки вращается вокруг оси, угол вращения от 0 ° до 90 °, при вращении до 90 ° клапан полностью открыт. Когда фланцевый клапан бабочки находится в полностью открытом положении, толщина пластины бабочки является наибольшим сопротивлением, когда среда протекает через корпус клапана, поэтому давление, создаваемое через клапан, очень мало, поэтому имеет лучшие характеристики управления расходом. Клапан - бабочка имеет два типа уплотнения: пулевое и металлическое. Упругий герметичный клапан, уплотнительное кольцо может быть встроено в корпус клапана или прикреплено к периметру пластины бабочки.
Фланец - бабочка классифицируется по способу соединения:
(1) Для зажимных клапанов - бабочек: панели для зажимных клапанов - бабочек устанавливаются в направлении диаметра трубопровода. В цилиндрическом канале корпуса клапана - бабочки дисковая бабочка вращается вокруг оси под углом вращения от 0° до 90°, а клапан находится в полностью открытом состоянии. Пара зажимных клапанов - бабочек имеет простую конструкцию, небольшой размер и легкий вес и состоит только из нескольких деталей. И только вращение на 90° может быть быстрым открытием и закрытием, простая работа, в то время как клапан имеет хорошие характеристики управления жидкостью. Когда клапан бабочки находится в полностью открытом положении, толщина пластины бабочки является наибольшим сопротивлением, когда среда протекает через корпус клапана, поэтому давление, создаваемое через клапан, очень мало, имеет лучшие характеристики управления расходом. Пулеметное и металлическое уплотнения двух типов. Упругий герметичный клапан, уплотнительное кольцо может быть встроено в корпус клапана или прикреплено к периметру пластины бабочки.

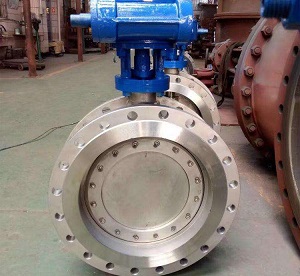

(2) Фланец - бабочка: фланец - бабочка представляет собой вертикальную пластинчатую конструкцию, клапан представляет собой цельный металлический жесткий уплотнительный клапан, уплотнительное кольцо которого представляет собой гибкую графитовую пластину и листовую композитную конструкцию из нержавеющей стали, установленную на корпусе клапана, уплотнительная поверхность бабочки наплавлена из нержавеющей стали. уплотнительное кольцо мягкого герметичного клапана представляет собой бутадиен - нитрильный резиновый материал, установленный на панели бабочки. Фланец гибкий
(3) Клапан бабочки с выпуклым ухом: панель бабочки с зажимным клапаном бабочки с выпуклым ухом устанавливается в направлении диаметра трубопровода. В цилиндрическом канале корпуса клапана - бабочки дисковая пластина вращается вокруг оси, угол вращения составляет от 0° до 90°, а клапан полностью открыт.
(4) Сварочный клапан - бабочка: это незамкнутый клапан - бабочка, широко используемый в строительных материалах, металлургии, шахтах, электричестве и других производственных процессах, таких как трубопровод с температурой среды 300 ° C номинальным давлением 0,1 Мпа, для соединения, открытия и закрытия или регулирования промежуточной массы.
Критерии выполнения фланцевого клапана бабочки:
Конструкция и изготовление: GB / T12238 - 89 "Фланец универсального клапана и клапан - бабочка, соединяемый с парным зажимом" JB / T8527 - 1997 "Металлический герметичный клапан - бабочка" JIS
Размер фланца: PN = 1.0MPA по JB / T82.1 - 94 (т.е. оригинальный стандарт JB82 - 59)
PN = 1.6 МПа в соответствии с GB9113.3 - 88 & lt; & lt; выпуклый цельный стальной трубный фланец & gt; & gt;
PN = 2.5 МПа в соответствии с GB9113.4 - 88 "выпуклый цельный стальной трубный фланец"
Длина конструкции: по GB12221 - 89 "Длина конструкции металлических клапанов, соединенных фланцем"
Испытания и испытания: в соответствии с положениями GB / T13927 - 92 "Испытания на давление клапанов общего назначения"
Особенности фланцевого клапана:
1.Маленький и легкий, легко разобрать и отремонтировать, и может быть установлен в любом месте.
2. Структура проста, компактна, рабочий крутящий момент небольшой, поворот 90° открывается быстро.
3, характеристики расхода к прямой, хорошие регулировочные свойства
4. Соединение пластины бабочки с клапанным стержнем осуществляется без штифта, преодолевая возможную точку утечки.
5. Внешний круг пластины бабочки использует сферическую форму, улучшает герметичность и продлевает срок службы клапана, с нажатием и закрытием более 50 000 раз все еще сохраняет нулевую утечку.
6. уплотнения могут быть заменены, и уплотнения надежно достигают двухстороннего уплотнения.
Плата бабочки может быть распылена в соответствии с требованиями пользователя, такими как нейлон или тетрафторид.
Клапан может быть сконструирован таким образом, чтобы соединять фланцы и пары зажимов.
Способ привода может быть выбран вручную, электрическим или пневматическим.
Фланец - бабочка применяется при температуре < < 120 ° C или > 150 ° C, номинальное давление < < 1,6 МПа в водоснабжении и канализации, сточных водах, пищевых продуктах, отоплении, газе, судоходстве, гидроэнергетике, металлургии, энергетических системах и легкой текстильной промышленности, особенно для двустороннего уплотнения и случаев коррозии корпуса клапана, для регулирования расхода и перехвата среды.
